企業新聞彩色瀝青混凝土的鋪裝流程
發布日期：2017年10月13日

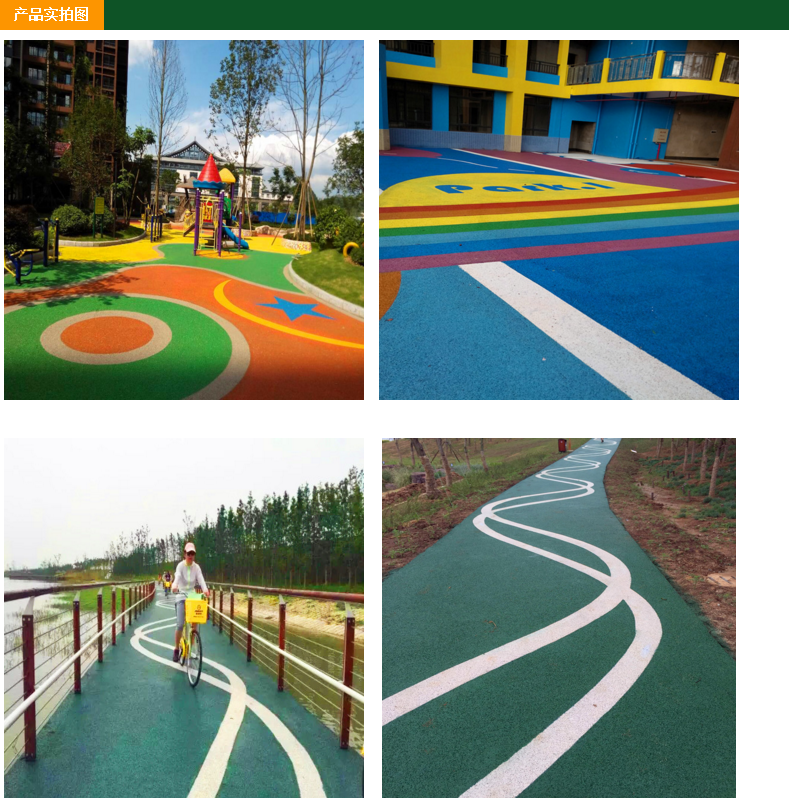

彩色瀝青路面鋪裝是目前國內外作為一種長效、高穩定性的彩色路面鋪裝工藝,，在城市專用道路,、運動場及廣場中得到了廣泛應用。但是,，在大面積普通混凝土廣場改造中的應用比較少見,，以下簡要介紹全國農業展覽館中心廣場改造中的彩色瀝青路面的應用情況和施工注意事項。
工程概況
全國農業展覽館是我國六十年代十大建筑之一,。緊鄰北京市東三環路的中心廣場建成于1959年,，面積約2700平方米，采用普通混凝土面層,，是館區對外交通聯系的主要出入口,，廣場上經常舉辦大型展會開幕式等的大型活動。由于廣場使用超過50年,，混凝土強度已過峰值并呈逐年下降趨勢,，出現了地面大面積破損、板塊間沉降不均,、板塊內高低不平以及雨后積水點多等病害,。為解決困擾多年的中心廣場年久失修的問題，全國農業展覽館于2013年7月5日至2013年9月22日,，歷時80天,，實施完成了館區中心廣場改造工程。廣場面層材料選擇
廣場改造遵循實際效果和需求相結合的原則,，既要考慮改造后不破壞中心廣場和周邊建筑物原有協調一致的整體景觀,，保持其原有辦展和車輛通行承載力；也要考慮盡可能縮短施工周期,，減小施工對館區正常辦公辦展活動的影響,。經過多方論證，選用淺灰色瀝青混凝土作為廣場面層材料,，不僅與原廣場及周邊建筑風格相協調,，還可有效減免廣場因深色如黑色瀝青混凝土產生的“熱島效應”，使光臨的觀眾體感更加舒適,。
彩色瀝青混凝土是采用專用熱拌粘結劑-脫色瀝青與顏料,、沙石料等材料在175℃溫度下混合拌和，即可配制成各種色彩的瀝青混合料,。目前,，能夠生產性能穩定符合國標SBS I類改性瀝青的彩色瀝青路面專用的混合料的廠家不多，如北京路新大成景觀建筑工程有限公司、上海群康瀝青科技有限公司等,，我們在對北京,、上海、深圳等地彩色瀝青廠家產品性能和應用實例調查比較的基礎上,，選用了性能優,、品質穩定、案例和產品成熟可靠的北京路新大成景觀建筑工程有限公司產品作為全國農業展覽館中心廣場改造面層材料,，其產品有如下特點：1.脫色瀝青油色淺,，則使用更少量如1.7%耐高溫顏料,，就可以使路面顏色比較鮮亮,；如果交通機動車流量大，可以添加彩色石料,，進一步穩定顏色的對比效果,。了彩色路面更耐候、耐磨,。2.瀝青油軟化點高,，殘留針入度比高達86%，高溫老化后的質量損失低至0.75%,，所以其揮發份少,，不泛油，使得后期表現油膜自身不泛黑,，顏色更持久,。3.脫色瀝青粘度高，比普通70號瀝青油樹脂高一倍多,，增加了對骨料的“握裹力”,，降低了掉粒的可能。4.低溫延度值大（10℃,、5℃遠大于SBS改性瀝青,，可有效降低路基沉降、收縮造成的應力開裂現象,，也就增加了路體的使用壽命,。這是我們針對北京溫差大，混凝土加鋪瀝青路面抑制裂縫反射的重要考慮,。5.針對環保要求,，此次使用的廠家脫色瀝青生產的彩色瀝青混合料，品質高,，無低劣的低餾分揮發性溶劑油,，溫度管控適中，揮發煙量少，現場無濃重的如橡膠瀝青的“焦油”味道——其中含大量高溫分解的含苯,、含硫的毒臭氣體,，不僅利于環境保護、也維護了生產各環節的作業人員的健康,。彩色瀝青混凝土施工應注意的問題
彩色瀝青混凝土鋪裝工藝流程：施工測量→原混凝土面層病害處治→瀝青找平層施工→瀝青底面層施工→彩色瀝青面層攤鋪→開放交通,。
1.施工測量控制
施工測量是廣場施工效果的前提。合理布設控制點,，對現況地面測量復核并調配高程,、坡度，廣場合理組織排水,，解決廣場積水問題,。
根據廣場現況平面位置及基準點，在廣場正中心位置做十字中心線,。由十字中心線向四外放設邊長為10m×10m的建筑方格網整體控制廣場面的高程,，方便于施工過程中的基礎處理、找平,、攤鋪排版等施工作業,。
2.彩色瀝青混凝土基層處理
基層處理是面層施工質量和廣場使用效果的關鍵。
2.1原水泥混凝土面層病害處治
對于廣場原水泥混凝土嚴重破損,、塌陷部位,，采用破除加固處理的方法。對基底進行碾壓后按廣場原有做法,，分別鋪筑300mm厚灰土,、200mm厚級配砂石、200mm厚混凝土進行修復,。
對板塊間沉降不均混凝土錯臺嚴重的板縫病害,，在板縫上鋪設土工格柵的方法處治。
對于廣場原有混凝土基層無破損且其承載力滿足使用要求的部分,，清除地面上布展遺留的膨脹螺栓,、金屬釘后，用銑刨機對廣場混凝土面層進行銑刨拉毛,，銑刨深度30mm,。
2.2找平層瀝青混凝土
因待修復廣場使用年限較長，個別地方沉陷較深,，為瀝青混凝土找平層施工質量,，又能大限度地節省成本。選定以25mm,、50mm兩種厚度為找平分界點：沉陷深度小于25mm處,，不進行找平層施工,，在底面層攤鋪瀝青混凝土時局部進行加鋪；找平厚度集中在25mm至50mm區間的,，采用AC-16普通瀝青混凝攤鋪找平,；找平高程集中在50mm以上的，采用AC-25普通瀝青混凝土進行找平,。
2.3底面層瀝青混凝土
廣場底面層采用AC-16瀝青混凝土,，設計厚度40mm，本層作為彩色瀝青混凝土的承接層,，其施工質量直接影響到面層彩色瀝青的攤鋪質量,。
施工時嚴控瀝青出廠質量。嚴把瀝青混凝土運輸關,，瀝青攤鋪作業的連續進行,。攤鋪現場嚴把攤鋪溫度控制關。嚴格控制碾壓,、瀝青壓實度,。
3.彩色瀝青混凝土面層施工準備
3.1質量檢查人員配備
安排一名質量檢查人員,，對進場混合料溫度進行檢驗,，并負責材料運輸車輛調度，按車輛進場順序及攤鋪機機位排布車輛,。每臺攤鋪機組配備一名質量檢查人員用手持紅外測溫儀,，在混合料卸料前檢測混合料攤鋪溫度，攤鋪后檢查碾壓溫度負責溫度,；同時負責該攤鋪機攤鋪速度控制,，碾壓質量控制。
3.2機械設備配備
為材料供應及攤鋪質量,，廣場面層彩色瀝青混凝土攤鋪時,，配備4臺VOLVO攤鋪機，型號為：ABG8820,；3臺使用,，1臺備用。配備2臺DYNAPAC/ CC522雙鋼輪壓路機,，3臺HAMM/ HD130雙鋼輪壓路機,，2臺HAMM/ HD10C雙鋼輪壓路機；配備20輛25噸斯泰爾重卡運輸瀝青混合料,。材料運輸車輛在運輸前先將車輛擦洗干凈,，清除黑色瀝青混凝土。將攤鋪機進行拆卸清洗,，輸分料系統,、振搗器,、熨平板等部位清洗干凈，避免殘存的黑色瀝青污染彩色瀝青混凝土,。將壓路機鋼輪進行清洗,，更換水箱中的水，并將鐵銹痕跡沖洗干凈,。
3.3混合料運輸安排
為了避免因堵車造成待料中斷施工,，考慮到工程施工時正處9月中旬環境溫度高、瀝青裝車溫度損失少等特點,，在攤鋪工作開始前,，等候的運料車不少于8輛。在攤鋪開始后,，由生產廠隨時與現場聯系,，準確掌握運輸車輛出場時間、出廠數量,、行進位置等情況,，以便安排攤鋪速度及攤鋪位置。
每輛運輸車輛用苫布覆蓋好混合料后,，才開始運輸,；到達施工現場后，在開始向攤鋪機卸料前掀開苫布,?；旌狭鲜褂脠猿?ldquo;先出先用、用前檢測,、檢測不合格堅決廢棄”的原則,。
3.4攤鋪順序
為了攤鋪質量，兼顧展覽活動計劃安排,，在面層彩色瀝青混凝土攤鋪時,，將施工區域劃分為四部分：
試驗段區位于廣場南側雕像以東；攤鋪區位于廣場南側雕像以西,。這兩個區域攤鋪時,，使用2臺攤鋪機，4臺壓路機,，從南向北進行攤鋪,。
廣場中央?yún)^(qū)域為第二攤鋪區，這個區域攤鋪時,，使用3臺攤鋪機,，7臺壓路機，從東向西進行攤鋪,。
廣場北側雕像以北區域為第三攤鋪區,，這個區域攤鋪時,，使用2臺攤鋪機，4臺壓路機,。從東西兩側向北側雕像攤鋪,，攤鋪完成后從北側雕像以北道路撤場。全國農業展覽館于2013年7月至9月實施完成了中心廣場改造項目,。（1）廣場設計原則
1）廣場設計遵循改造效果和實際需求相結合的原則,，施工考慮因地制宜、合理選材,、方便施工,、利于養護，結合現場勘查結果和施工經驗,，對廣場改造進行綜合分析,，以達到技術可行，改造工程期短,。
4彩色瀝青混凝土面層施工
4.1攤鋪試驗段
由于缺乏具體施工參數,，在廣場主要部位攤鋪前，將施工試驗段區設在了廣場南側雕塑以北區域,。通過試驗段區攤鋪,，得到了適宜的虛鋪厚度，驗證了各種施工機械的類型,、數量,、組合方式是否匹配,，并觀察到彩色瀝青混凝土攤鋪完成的外觀效果符合質量要求,。
希望相關知識，能夠幫助大家更好的施工,。
